SEF邊墻風機說明書
一．特性及應用
SEF系列風機采用先進的前掠型葉片、低噪音的外轉子或內轉子風機專用電機直聯傳動，方形外殼設計可以方便地安裝在混凝土墻、磚墻或輕鋼壓型墻板上，方形防雨罩結構牢固，外形美觀。具有噪聲低、風量大、運行可靠、性能參數范圍廣、安裝簡便等特點，廣泛應用于廠礦企業車間和民用、商用建筑工程的邊墻壁式通風換氣。根據輸送介質的要求，可制成防腐、防爆型。
SEF系列邊墻風機一般用于邊墻壁式排風，配設45°防雨罩（或特殊制造成60°）和防蟲網（夜間可防止昆蟲循燈光飛入車間）。可按需要制成邊墻送風機型號為DWSP(WSP)，配設90°防雨罩(防風、雨、塵)和防蟲網（夜間可防止昆蟲循燈光飛入車間）。附件選配：止回風閥（可確保車間在風機不開時保持與室外隔絕），訂貨時注明。
二、型號說明：
SEF-250D4-0.06
SEF-----邊墻排風機；
250-----機號：葉輪直徑為250mm
D4：380V四級電極。
E4：220V四級電極 0.06-----電機功率，單位
三．性能參數
|
型號 |
風量 |
靜壓 |
電壓 |
頻率 |
電機功率 |
電流 |
轉速 |
|
SEF-250E4 |
1700 |
50 |
380 |
50 |
60 |
0.15 |
1420 |
|
SEF -250E4 |
1500 |
50 |
220 |
50 |
60 |
0.25 |
1350 |
|
SEF -300D4 |
1800 |
50 |
380 |
50 |
80 |
0.20 |
1400 |
|
SEF -300E4 |
1600 |
50 |
220 |
50 |
80 |
0.37 |
1380 |
|
SEF -350D4 |
2800 |
50 |
380 |
50 |
125 |
0.35 |
1380 |
|
SEF -350E4 |
2200 |
50 |
220 |
50 |
125 |
0.53 |
1360 |
|
SEF -400E4 |
3800 |
45 |
380 |
50 |
180 |
0.4 |
1400 |
|
SEF -400E4 |
3600 |
50 |
220 |
50 |
180 |
0.8 |
1400 |
|
SEF -450D4 |
6500 |
50 |
380 |
50 |
250 |
0.52 |
1350 |
|
SEF -450E4 |
6300 |
50 |
220 |
50 |
250 |
1.15 |
1360 |
|
SEF -500D4 |
7800 |
50 |
380 |
50 |
370 |
0.7 |
1350 |
|
7600 |
50 |
220 |
50 |
370 |
1.75 |
1200 |
|
|
SEF -550D4 |
9300 |
50 |
380 |
50 |
550 |
1.2 |
1300 |
|
SEF -550E4 |
8300 |
50 |
220 |
50 |
550 |
2.1 |
1180 |
|
SEF -600D4 |
12500 |
100 |
380 |
50 |
750 |
1.6 |
1380 |
|
16500 |
100 |
380 |
50 |
1900 |
3.5 |
1350 |
|
|
SEF -700D6 |
13000 |
50 |
380 |
50 |
1000 |
2.3 |
920 |
|
SEF -750D6 |
16200 |
50 |
380 |
50 |
1200 |
3.2 |
910 |
|
SEF -800D6 |
23000 |
75 |
380 |
50 |
1400 |
3.4 |
940 |
|
SEF -900D4 |
25000 |
75 |
380 |
50 |
1600 |
3.2 |
940 |

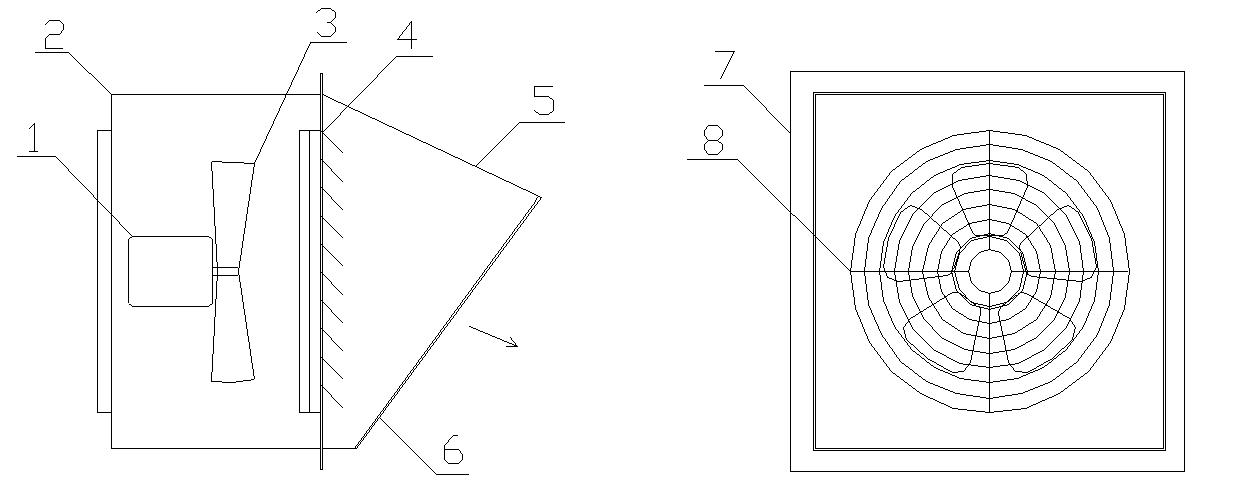

四、SEF系列風機結構
1、電機
2、 風機外殼
3、 風機葉輪
4、 止回閥
5、 出風45°彎
6、 防蟲網
7、 安裝法蘭
8、 電機防護網
五、風機的操作使用
1、風機啟動前應進行下列準備工作
2、檢查管道系統與設備是否符合風機使用條件。
3、檢查風機各部件的間隙尺寸轉動部分與固定部分有無碰撞及摩擦現象。
4、檢查電器線路及儀表是否正確。
六、 風機的維護
為了避免由于維護不當而引起人為故障及事故的發生預防風機和電機各方面故障的發生從而充分發揮設備的效能延長設備的使用壽命因此必須加強風機的維護。
風機維護工作注意事項
1、只有風機設備完全正常的情況下方可運轉。
2、如果風機設備在維修后開動時則需注意風機各部位是否正常。
