局部排風罩的類型
局部排風罩是局部排風系統的重要組成部分。他的效能對整個局部排風系統的技術經濟性能具有十分重要的影響。設計完善的局部排風罩用較小的風量即可獲得最佳的控制效果，保證車間作業地帶的有害物質濃度符合衛生標準的要求。
按照工作原理不同，局部排風罩可分為以下幾種類型：
1.密閉罩

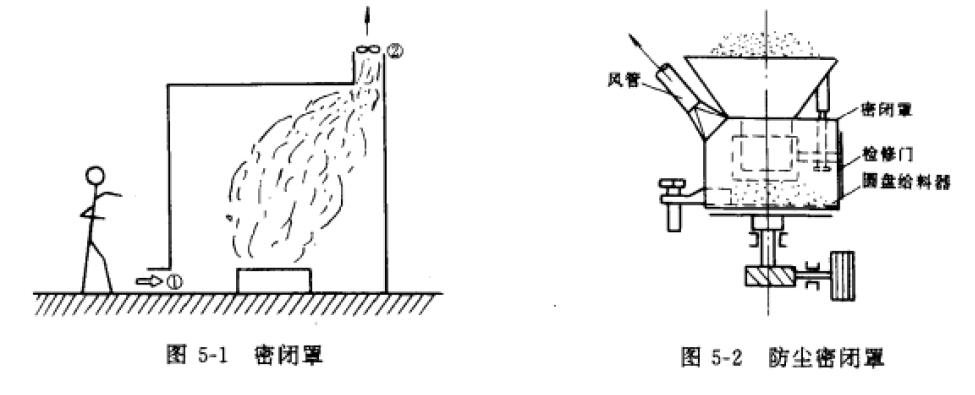

如圖5-1所示他把有害物源全部密閉在罩內，從罩外吸入空氣使罩內保持負壓，她只需要較小的排風量就能對有害物進行有效控制，用于除塵系統的密閉罩，防塵密閉罩，如圖5-2所示。
2.柜式排風罩（通風柜）

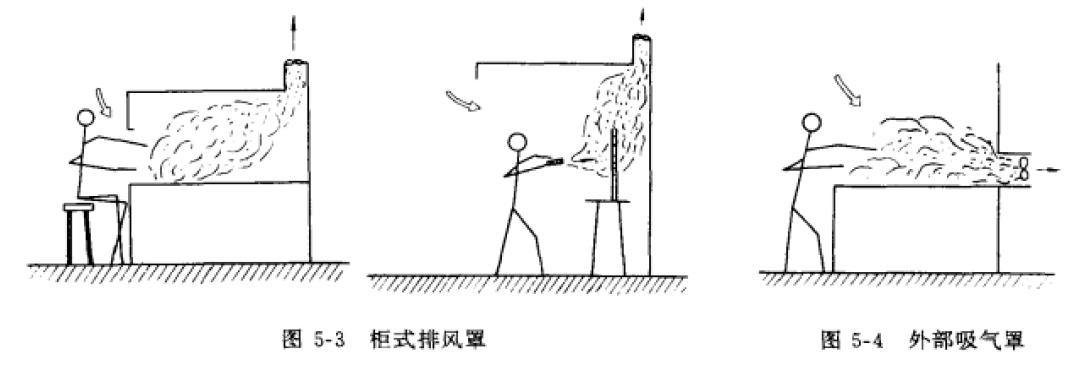

柜式排風罩如圖5-3所示，它的結構與密閉罩相似，只是在罩的一面全部場敞開，大型的室式通風柜，操作人員可直接進入柜內工作，適用于噴漆，粉狀物料裝袋等
3.外部吸氣罩
由于工藝條件限制，生產設備不能密閉時，可采用外部吸氣罩，它是利用排風氣流的作用，在有害物發散地點造成一定的吸入速度，使有害物吸入罩內。這類排風罩統稱外部吸氣罩，見圖武5-4。按照吸氣氣流運動方向的不同，分為上吸式，側吸式和下吸式。

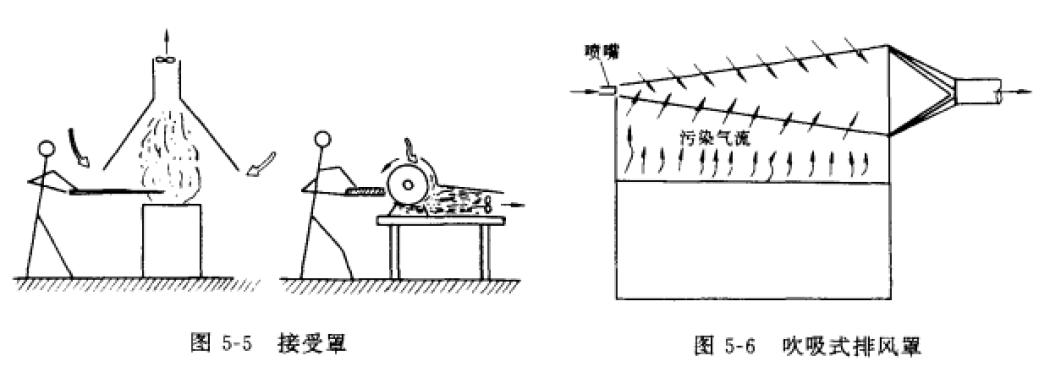

有些生產過程或設備本身會產生或誘導一定的氣流運動，如高溫?zé)嵩瓷喜康膶α鳉饬鞯取@類情況只需把臺排風罩設在污染氣流前方，有害物會隨氣流，直接進入罩內，見圖5-5。這類排風罩稱為接受罩。
5.吹吸式排風罩
吹吸式排風罩是利用射流能量密集，速度衰減慢，而吸氣氣流速度衰減快的特點。把兩者結合起來，有害物得到有效控制的一種方法，見圖5-6。它具有風量小，控制效果好，抗干擾能力強，不影響工藝操作等特點。
局部排風罩的設計原則
1.局部排風罩應盡可能包圍或靠近有害物源，使有害物源局限于較小的局部空間。應盡可能減小吸氣范圍便于普及和控制。2.排風罩的吸氣氣流方向應盡可能與污染氣流運動方向一致。
3.已被污染的吸入氣流不允許通過人的呼吸區。設計時要充分考慮操作人員的位置和活動范圍。
4.排風罩應力求結構簡單，造價低，便于安裝和維護。
5.局部排風罩的配置應與生產工藝協調一致，力求不影響工藝操作。
6.要盡可能避免和減弱干擾氣流和穿堂風，送風氣流等對吸氣氣流的影響。
